Hvilken type kabel brukes i et brannalarmanlegg?

Vanlige kabeltyper for brannalarmanlegg

1. Brannsikre kabler:

Brannsikre kabler kan opprettholde normal drift av kretsen i flammer i en viss tidsperiode (som 90 minutter), og er egnet for kritiske kretser i brannalarmsystemer, som kraftledninger og kontrolllinjer.

2. Flammehemmende kabel:

Flammehemmende kabler kan begrense spredning av flammer og redusere risikoen for brann under forbrenning. Denne typen kabel brukes ofte til signaloverføringslinjer i brannalarmsystemer, for eksempel alarmbusser.

3. Lite røyk og halogenfrie kabler:

Røykfattige halogenfrie kabler genererer mindre røyk og giftige gasser ved forbrenning, noe som er gunstig for evakuering og redning av personell ved brann. Denne kabeltypen får også økende oppmerksomhet i brannalarmanlegg.

4. Mineralisolerte kabler:

Mineralisolerte kabler bruker mineralforbindelser som isolasjonsmaterialer, som tåler høye temperaturer, er ikke lett antennelige og ikke produserer giftige gasser. Den er egnet for brannalarmsystemer som krever høy brannmotstand og sikkerhet.

Kobberkjerne tverrbundet polyetylenisolert polyvinylklorid belagt flammehemmende kabel:

Denne kabeltypen har gode elektriske og flammehemmende egenskaper og egner seg for ulike kretsløp av brannalarmsystemer.

5.Forbrenningsytelsesnivå:

I henhold til kravene i "Design Specification for Fire Automatic Alarm System" GB50116-2013 og "General Specification for Fire Protection Facilities", strømforsyningslinjen, brannkoblingens kontrolllinje, alarmbuss, brannnødsending og brann dedikert telefonoverføring linje av brann automatiske alarmsystemet bør bruke kobberkjerne ledninger og kabler med forbrenning ytelse ikke mindre enn B2 nivå.

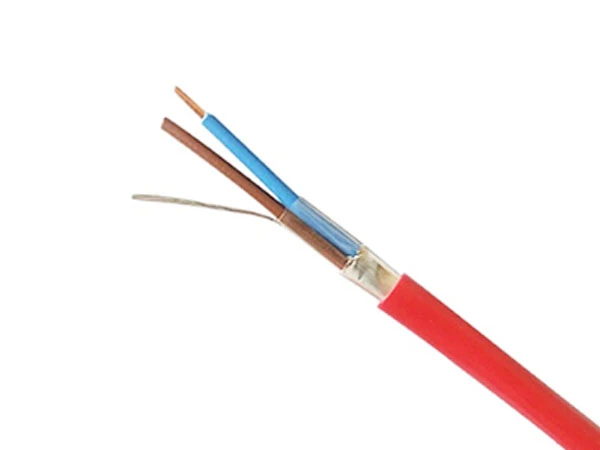

Introduksjon til brannalarmkabelstruktur

1. Nominell spenning:

I henhold til bruksscenarioet og sikkerhetskravene til kabelen, er merkespenningen til brannalarmkabelen vanligvis ikke lavere enn AC 300/500V, eller kan nå et høyere spenningsnivå under spesifikke omstendigheter.

2. Ledermateriale:

Lederen av brannalarmkabler er vanligvis laget av kobberkjerne med høy ledningsevne for å sikre jevn strømflyt og stabil ledningseffektivitet. Ledere kan være solide eller flertrådet kobberledere, avhengig av kabelens spesifikasjoner og formål.

3. Isolasjons- og mantelmaterialer:

❶Isolasjonsmateriale:Isolasjonslaget på kabelen er laget av materialer med høy isolasjonsytelse, slik som kryssbundet polyetylen (XLPE), for effektivt å isolere strøm og forhindre forstyrrelser og kortslutningsproblemer mellom kretser.

❷Mantelmateriale:Mantellaget beskytter kabelen mot ytre miljøskader, vanligvis ved bruk av polyvinylklorid (PVC) eller andre lignende materialer med gode flammehemmende egenskaper. Disse materialene kan opprettholde en viss brannmotstandstid i tilfelle brann, noe som sikrer at kabelen fortsatt kan fungere som den skal i tilfelle brann.

4. Spesifikke ytelseskrav:

❶Brannmotstandsytelse:Brannalarmkabler skal ha god brannmotstandsevne, kunne opprettholde integriteten og overføringskapasiteten til ledningene ved brann, og sikre normal drift av brannalarmanlegget.

❷Høy temperatur motstand:Kabelen kan fungere lenge i et miljø med høye temperaturer uten å forårsake aldring eller skade på grunn av for høy temperatur.

❸Flammemotstand:Kabelen er ikke lett brennbar eller produserer skadelige gasser i tilfelle brann, for å sikre personellsikkerhet.

❹Anti-interferens ytelse:Brannalarmkabler bruker vanligvis en dobbel skjermingsstruktur (som kobbertapeskjerming + kobbertråd flettet dobbel skjerming) for å forbedre deres anti-interferensytelse og sikre stabil og pålitelig signaloverføring.

5.Spesifikasjoner og modeller:

Spesifikasjonene og modellene for brannalarmkabler er forskjellige, avhengig av faktorer som antall kjerner og kabelens tverrsnittsareal. Vanlige spesifikasjoner inkluderer RVVB, RVVP, KVV, etc., mens modeller kan inneholde mer spesifikke identifikatorer, for eksempel ZRBPYJVP12R-TK.

6. Installasjons- og ledningskrav:

Installasjon og kabling av brannalarmkabler bør strengt følge relevante standarder og spesifikasjoner for å sikre sikkerheten og påliteligheten til kablene. For eksempel bør kabler graves ned eller beskyttes av metallrør, fleksible (metall) elektriske ledninger, og blandede ledninger med andre ledninger bør unngås.

Hva er bruksscenarioene for brannalarmkabler?

1. Industrielle produksjonsscenarier:

❶Olje- og elektrisitetsoverføringsinstitusjoner:Blant disse institusjonene er brannfaren relativt høy, og når det først oppstår brann, kan konsekvensene bli svært alvorlige. Temperaturfølende kabler er spesielt egnet for slike scenarier på grunn av deres evne til å gi normal brannvarsling i fuktige, forurensede og støvete omgivelser.

❷Store varehus og godsgårder:Store varehus og godsgårder lagrer vanligvis en stor mengde brennbare og eksplosive materialer, og miljøet kan ha dårlig ventilasjon og høye nivåer av støv. Legging av temperaturfølende kabler kan effektivt forhindre rask spredning av enkeltpunktbranner, og gir mulighet for rettidig oppdagelse og kontroll av branner.

❸T-bane og anleggstunnel:Miljøet til T-bane og konstruksjonstunnel er mørkt og fuktig, med intrikate rørledninger. Legging av temperaturfølende kabler kan i tide oppdage potensielle branner forårsaket av ledningsaldring, kortslutninger osv., noe som sikrer personellsikkerhet.

2.Brannsikkerhetssystem:

❶Strømforsyning for brannvernutstyr:Brannbeskyttelseskabler kan opprettholde normal drift i høytemperaturmiljøer, og gir stabil strømstøtte til brannvernutstyr som brannpumper, brannheiser og brannovervåking, og sikrer at dette utstyret kan fungere normalt i tilfelle brann.

❷Strømforsyning for nødlys:Ved brann kan den normale strømforsyningen bli avbrutt. Brannsikre kabler kan gi strømstøtte til nødlyssystemer, og sikre nødvendig belysning for personell under evakuerings- og redningsprosesser.

3. Strømforsyning for viktige steder:

❶Datasentre, telekommunikasjonsrom:Utstyret og systemene på disse stedene krever kontinuerlig strømforsyning for å sikre normal drift. Brannsikre kabler kan opprettholde normal drift i miljøer med høy temperatur, og gir stabil strømstøtte for disse stedene.

❷Petrokjemisk og andre steder:Disse stedene inneholder vanligvis brennbare og eksplosive materialer, med høy risiko for brann. Legging av brannsikre kabler kan sikre at kritisk utstyr og systemer kan fortsette å fungere i tilfelle brann, og gir muligheter for brannkontroll og redning.

4. Høyhus strømforsyning:

Høyden og omfanget av høyhus er relativt stor, og når det først oppstår brann, er det lett at brannen sprer seg raskt. Brannsikre kabler kan gi stabil elektrisk støtte til brannslokkingsutstyr og nødbelysning i høyhus, og sikre rettidig evakuering og rømning av personell i tilfelle brann.

5. Andre scenarier:

Brannalarmkabler brukes ofte på parkeringsplasser, kjøpesentre, naturskjønne steder og andre steder for å sikre rettidig alarm og beskytte folks liv og eiendomssikkerhet i tilfelle brann.
